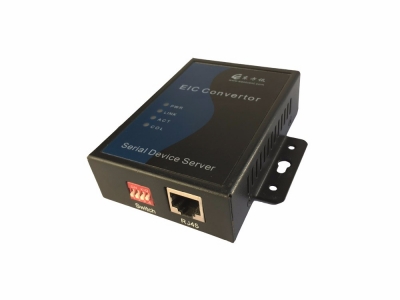

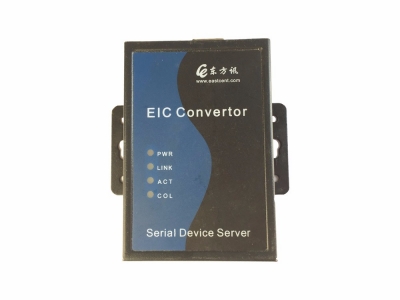

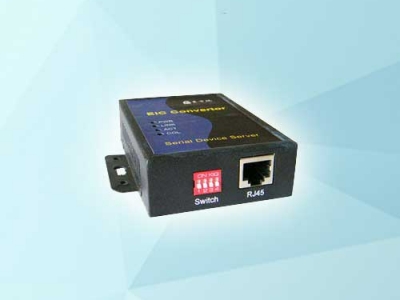

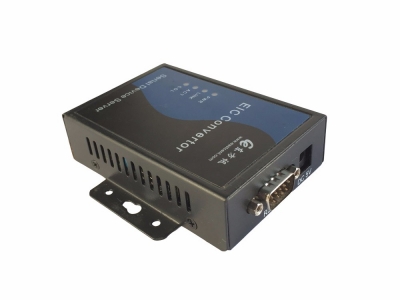

串口服务器

串口联网服务器是RS232串口到以太网TCP/IP、UDP协议的双向转换传输设备，变传统的串口通讯为网络通讯，实现串口设备的快速联网。转换器采用透明传输的方式，用户不用知道TCP/IP、UDP协议，不用更改程序即可实现原有串口设备之间的网络连接。

（图）将串口设备联网进行数据传输

如图所示前端数据采集设备通过串口联网服务器将采集的数据连接到远端中心，相当于串口设备作网口设备传输数据，从而实现串口设备联网通讯。

• 解决计算机串口不足，代替多用户卡；

• 代替为了长距离通信的MODEM、RS485；

• 解决了串口通信距离短的问题；

• 低端串口设备快速联网的解决方案；

• 支持UDP/TCP网络协议；

• 10Base-T以太网；

• RS232串口速率高达460800 bps；

• 串口三线/九线标准；

• 变底层的串口协议为广泛使用的TCP/IP、UDP协议；

• 工业级别的设计；

• 稳定性：365×24小时；

• 通过超级终端类似于AT指令方式或设置程序灵活设置通信参数；

• 设备之间透明传输/非通明传输；

• 价格低廉；

• 工作温度：-40℃ ～ +85℃；

• 防护等级：IP33；

实现RS232/RS485串口到以太网TCP/IP、UDP协议的双向转换，其功能如下：

• 把RS232/RS485串口接收到的数据转为通过以太网TCP/IP或UDP协议发出去；

• 把从以太网接收到的数据转为通过RS232/RS485串口发出。

硬件

• 16位120MHz的MCU；

• 50K数据缓存；

• 看门狗时钟；

• RS232/RS485串口；

• 10M Ethernet。

串口信号

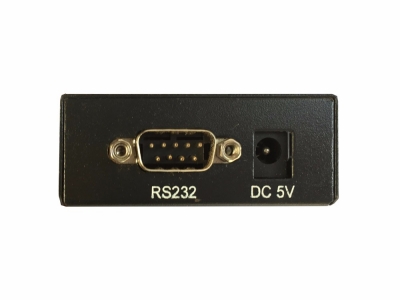

• RS232 DTE三线信号TxD, RxD, GND；

• 或者RS232 DTE九线信号TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND；

• 或者RS422信号TxD+, TxD-, RxD+, RxD-,GND；

• 或者RS485信号Data+, Data-, GND；

• 所有信号提供15 KV ESD保护。

串口策略

• 策略1：缓存超时 + 数据缓存超长；

• 策略2：SLIP封装串口数据包；

• 此外还可以定制策略。

串口通讯参数

• 数据位：7,8；

• 校验位：奇,偶,无；

• 停止位：1,2；

• 流控：RTS/CTS, 无流控；

• 速率：50Kbps～460.8Kbps。

LAN

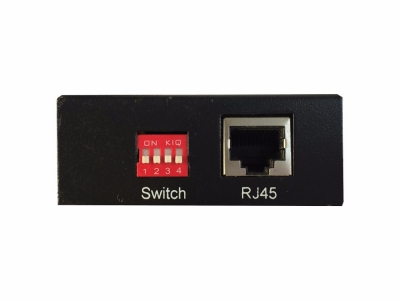

• Ethernet 10 Mbps ；

• 内建2000V电磁隔离保护。

软件系统

• 内置操作系统：μLinux；

• 网络协议栈：TCP, UDP, IP, ICMP,DHCP,DNS。

选型表：
