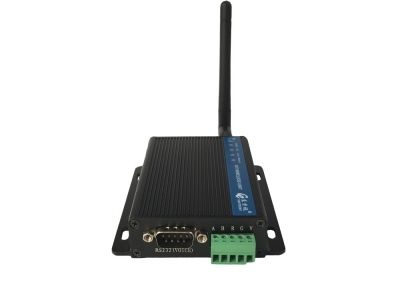

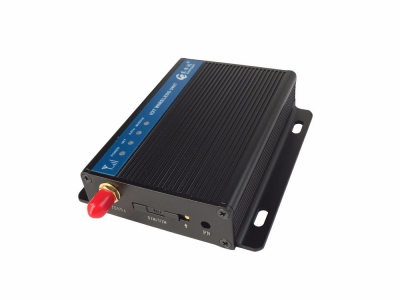

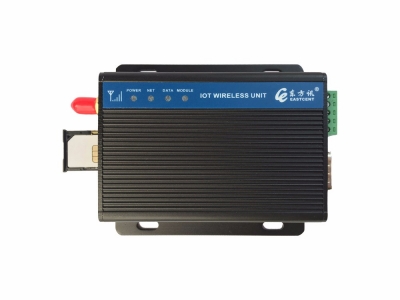

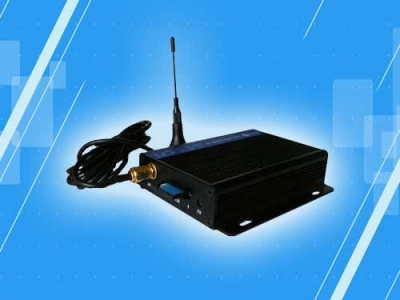

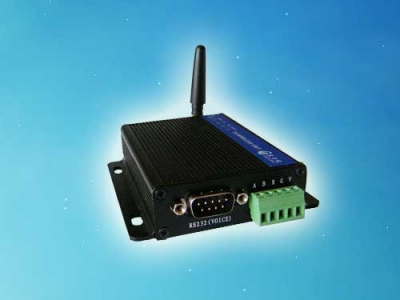

GPRS无线数传(2G DTU)

  • 型号CG2100/2101/2110/2111
  • 品牌Eastcent
  • 价格450

GPRS无线数传(GPRS DTU)是以GPRS网络为通信平台,提供标准的RS-232/485/TTL接口,按照工业标准设计,可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。具备串口到GPRS的透传功能。

  1. 详细信息
  2. 资料下载

GPRS无线数传(GPRS DTU)是以GPRS网络为通信平台,提供标准的RS-232/485/TTL接口,按照工业标准设计,可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。可以让工业用的RS232/RS485串口设备的串口通信立即转换为GPRS无线网络通信的双向数据传输设备。EIC-CG16 GPRS无线数传(DTU)若采用透明传输的方式,用户不用知道复杂的GPRS通讯原理和TCP/UDP协议,不用更改程序即可实现原有串口设备的无线网络连接,节省您宝贵的时间和已有投资,可用于长距离通信或控制。广泛用于楼宇自动化控制、停车场设备、交通控制、LED屏幕控制、工厂、车间、矿井、银行、电气等遥控领域。能快速实现串口设备的遥控功能。



DTU远程监控系统

(图)DTU远程监控系统-公网固定IP方式

DTU远程监控系统

(图)DTU远程监控系统-花生壳内网穿透方式

如图所示前端数据采集设备通过GPRS无线数传(DTU)将采集的数据连接到远端中心,相当于延长了串口的通信距离,从而实现串口设备之间的遥控。

图片关键词

  • 支持移动或联通GPRS网络;

  • MIMO 技术满足无线通信系统对数据速率和连接可靠性的要求;

  • 支持RS232三线标准或九线标准,波特率可达230400;

  • 串口保护电路,保护设备内部电路;

  • 掉线自动重拨机制(采用自有的状态机算法);

  • 支持IP或域名方式连接远程主机;

  • 防雷保护设计;

  • 支持4个中心端,可做数据备份;

  • 多种工作模式选择(透明和非透明);

  • 设备保持在线;

  • 软硬件多重看门狗机制;

  • 内嵌完备的PPP,TCP/IP协议栈;

  • 内置PPP心跳机制,防止被基站休眠;

  • 应用层心跳机制,保持应用层稳定连接,适时检测连接状况;

  • 串口数据探测,保证数据实时传输情况下,检测连接状况,保证设备在线;

  • DTU 指令控制,通过指令查询,控制设备通信;

  • 可升级固件程序;

  • 嵌入式处理器,支持高速处理协议和大量数据;

  • 稳定性:365×24小时不间断工作;

  • 语音数据切换功能(可选);

  • 支持本地数据激活(可选);

  • 硬件恢复出厂设置。

  • 供电:窄压版本5~18V,宽压版本5-36V;

  • 耗电:待机状态140~160mA;上网状态220~260mA;

  • 工作温度:-40℃ ~ +85℃;

  • 防护等级:IP33;

图片关键词

实现RS232/RS485串口到GPRS无线网络通信的双向转换,其功能如下:

  • 把RS232/RS485串口接收到的数据转为GPRS无线网络发到控制端;

  • 把GPRS无线网络接收到的控制端数据转为通过RS232/RS485串口发出。

图片关键词

硬件

  • 主频120MHz的MCU;

  • 80K数据缓存;

  • 硬件看门狗;

  • RS232/RS485串口。

串口信号

  • RS232 DTE三线信号TxD, RxD, GND;

  • 或者RS232 DTE九线信号TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND;

  • 或者RS422信号TxD+, TxD-, RxD+, RxD-,GND;

  • 或者RS485信号Data+, Data-, GND;

  • 所有信号提供15 KV ESD保护。

串口通讯参数

  • 数据位:7,8;

  • 校验位:奇,偶,无;

  • 停止位:1,2;

  • 流控:RTS/CTS, 无流控;

  • 速率:50Kbps~460.8Kbps。

软件系统

  • 内置操作系统:μLinux;

  • 网络协议栈:TCP, UDP, IP, ICMP,DHCP,DNS 。

图片关键词

功能分类

功能名称

功能名称说明

基本参数

工作电压

窄压版5~18V,宽压版5~36V,(建议5V)

功耗

待机状态140~160mA,上网状态220~360mA

工作温度

-40℃~+85℃

相对湿度

95%(无凝结)

看门狗

软硬件双看门狗机制防止死机

设备尺寸

94mm×85mm×22mm(不包括天线及安装件)

网络参数

GPRS网络

GPRS网络支持GPRS Class 2~10, 编码方案:CS1~CS4

支持频段:850 MHz, 900 MHz, 1800 MHz, 1900 MHz

专网支持

支持移动DDN业务

协议支持

PPP点对点拨号协议

拨号认证

支持PAP和CHAP认证

数据透传

将应用数据透明双向传输

长连接模式

可实时连接应用服务器

多中心支持

可支持1-4个数据中心

PPP协议

支持,并具备PPP心跳机制防止被基站休眠

TCP心跳

完备的TCP保活机制(Keep-alive)

应用层心跳

支持

功能参数

串口

支持RS232或RS485通信

串口通信速率

波特率:300-230400

串口配置

通过外部串口可进行配置

复位功能

外部可通过Reset接口控制设备复位

语音功能

支持语音功能(可选)

硬件恢复出厂

支持恢复出厂设置

串口数据探测

根据串口数据探测网络异常


选型表:

型号GPRS窄压(5~18V)宽压(6~35V)232485
CG2100

CG2101

CG2110

CG2111


以上产品均为标准产品,如有特殊需求,请致电400-099-7708与我们联系研发定制。
