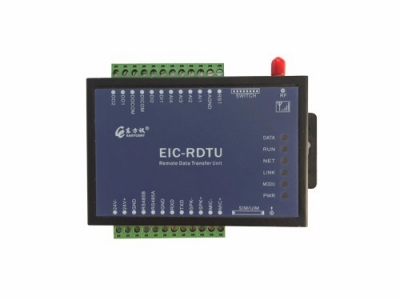

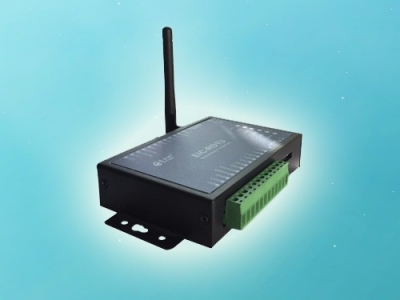

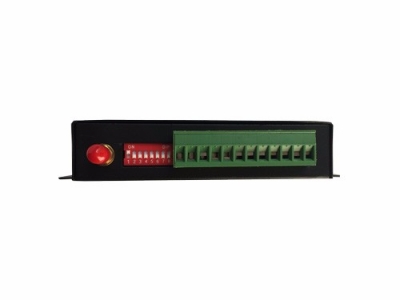

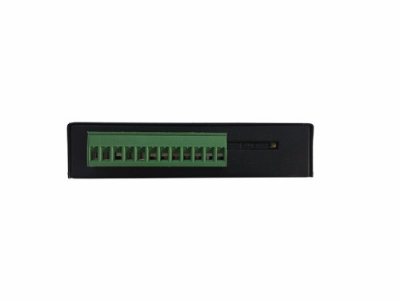

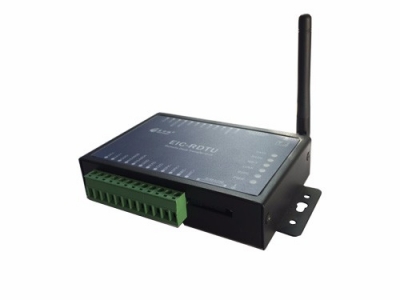

GPRS无线数采仪-CR3422

  • 型号CR3422
  • 品牌Eastcent
  • 价格1000-1050

CR3422 GPRS无线数采仪(RDTU)是以GPRS网络为通信平台,是一种集遥测、遥信、遥控和通信等功能于一体的远程数据采集终端。CR3422无线数采仪集成了模拟信号采集、过程IO控制和无线数据通信于一体的高性能测控装置,可以直接接入标准变送器信号或仪表输出的模拟信号、电平信号、干触点、脉冲信号等,是小规模过程信号实施无线测控的一种手段。

  1. 详细信息
  2. 资料下载

CR3422 GPRS无线数采仪(RDTU)是以GPRS网络为通信平台,是一种集遥测、遥信、遥控和通信等功能于一体的远程数据采集终端。CR3422无线数采仪集成了模拟信号采集、过程IO控制和无线数据通信于一体的高性能测控装置,可以直接接入标准变送器信号或仪表输出的模拟信号、电平信号、干触点、脉冲信号等,是小规模过程信号实施无线测控的一种手段。

CR3422 GPRS无线数采仪(RDTU)内部有一个高性能的微处理器,可以完成模拟信号的采集、量值转换和滤波处理等,监控中心的建立也是非常容易,目前流行的组态软件都可以直接接入,可以满足大多数用户的需求。广泛应用于消防、供水、石化、环保、建筑、电力、交通等各个行业,为众多系统集成商、自动化公司和研究所采用,是一种具有很高性格比、稳定可靠的无线数据采集产品。

 CR3422 GPRS无线数采仪(RDTU)可以单独使用,也可以通过485总线进行扩展,建议同一总线内数量低于32套。



无线数采仪(RDTU)应用图

(图)无线数采仪(RDTU)应用图

如图所示前端传感器通过CR3422 GPRS无线数采仪(RDTU)将采集的数据传输到远端中心,实现了远程数据采集和测控。

图片关键词

  • 4路模拟量输入/2路开关量输入/2路开关量输出;

  • RS232三线标准或九线标准,串口波特率高达230400bps;

  • RS485总线,支持MODBUS ASCII方式和RTU方式,两种方式可软件设定;

  • 串口保护电路,保护设备内部电路;

  • 掉线自动重拨机制(采用自有的状态机算法);

  • 支持静态IP或域名方式连接远程主机;

  • 防雷保护设计;

  • 支持多中心端(≤4个中心),可做数据备份;

  • 多种工作模式选择(透明和非透明);

  • 设备保持在线;

  • 软硬件多重看门狗机制;

  • 内嵌完备的PPP,TCP/IP协议栈;

  • 协议扩展功能;

  • 内置PPP心跳机制,防止RDTU被基站休眠;

  • 应用层心跳机制,保持应用层稳定连接,适时检测连接状况;

  • 可升级固件程序;

  • 嵌入式处理器,支持高速处理协议和大量数据;

  • 稳定性:365×24小时;

  • 语音数据切换功能(可选);

  • 支持本地数据激活(可选);

  • 供电:+9V~+24V ;

  • 耗电:待机状态190~210mA;上网状态270~310mA;传输状态310~330mA;

  • 工作温度:-40℃ ~ +85℃;

  • 防护等级:IP33;

图片关键词

硬件

  • 主频120MHz的MCU;

  • 80K数据缓存;

  • 硬件看门狗;

  • RS232/RS485串口。

串口信号

  • RS232 DTE三线信号TxD, RxD, GND;

  • 或者RS485信号Data+, Data-, GND;

  • 所有信号提供15 KV ESD保护。

串口通讯参数

  • 数据位:7,8;

  • 校验位:奇,偶,无;

  • 停止位:1,2;

  • 流控:无流控;

  • 波特率:1200~38400。

软件系统

  • 内置操作系统:μLinux;

  • 网络协议栈:TCP, UDP, IP, ICMP,DHCP,DNS 。

图片关键词

功能分类

功能名称

功能说明

基本参数

工作电压

9~24V(建议24V)

功耗

待机状态140~160mA,上网状态220~360mA

工作温度

-40℃~+85℃

相对湿度

95%(无凝结)

看门狗

软硬件双看门狗机制防止死机

设备尺寸

139mm×78mm×27mm(不包括天线及安装件)

网络参数

GPRS网络

GPRS网络支持GPRS Class 2~10, 编码方案:CS1~CS4

支持频段:850 MHz, 900 MHz, 1800 MHz, 1900 MHz

专网支持

支持移动DDN业务

协议支持

PPP点对点拨号协议

拨号认证

支持PAP和CHAP认证

数据透传

将应用数据透明双向传输

长连接模式

可实时连接应用服务器

多中心支持

可支持1-4个数据中心

PPP协议

支持,并具备PPP心跳机制防止被基站休眠

TCP心跳

完备的TCP保活机制(Keep-alive)

应用层心跳

支持

功能参数

串口

支持RS232/RS485通信(可选组合)

串口通信速率

波特率:300-230400

串口配置

通过外部串口可进行配置

复位功能

外部可通过Reset接口控制设备复位

语音功能

支持语音功能(可选)

硬件恢复出厂

支持恢复出厂设置

串口数据探测

根据串口数据探测网络异常

采集接口

4路模拟量输入,2路开关量输入,2路开关量输出

拨码开关

8路拨码开关设置地址
