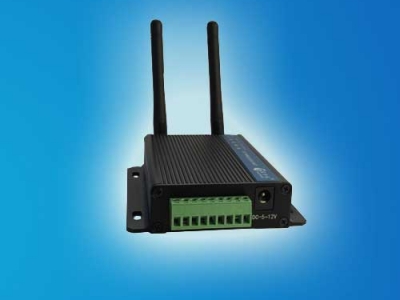

4G无线数传(4G DTU)

CL7XXX 4G无线数传（DTU）是以4G网络为通信平台，提供标准的RS-232/485/TTL接口，支持4~20mA模拟量输入，可选板载温湿度传感器，可选GPS定位，按照工业标准设计，可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。可以让工业用的RS232/RS485串口设备的串口通信立即转换为4G无线网络通信的双向数据传输设备。CL7XXX 4G无线数传（DTU）可采用透明传输的方式，用户不用知道复杂的4G通讯原理和TCP/UDP协议，不用更改程序即可实现原有串口设备的无线网络连接，节省您宝贵的时间和已有投资，可用于长距离通信或控制。广泛用于楼宇自动化控制、停车场设备、交通控制、LED屏幕控制、工厂、车间、矿井、银行、电气等遥控领域。能快速实现串口设备的遥控功能。

（图）DTU远程监控系统-公网固定IP方式

（图）DTU远程监控系统-花生壳内网穿透方式

如图所示前端数据采集设备通过CL7XXX 4G无线数传（DTU）将采集的数据连接到远端中心，相当于延长了串口的通信距离，从而实现串口设备之间的遥控。

• 全网通，支持中国三大运营商4G网络；

• MIMO 技术满足无线通信系统对数据速率和连接可靠性的要求；

• 支持2路串口（232或485可选），波特率可达230400；

• 支持2路4~20mA模拟量输入；

• 板载温度监测装置；

• 温湿度一体传感器（可选）；

• 内置多星座 GNSS 接收机（GPS+GLONASS），满足对快速、精准定位的需求（可选）；

• 掉线自动重拨机制（采用自有的状态机算法）；

• 支持IP或域名方式连接远程主机；

• 支持6个中心端，可做数据备份；

• 多种工作模式选择(透明和非透明)；

• 设备保持在线；

• 软硬件多重看门狗机制；

• 内嵌完备的PPP，TCP/IP协议栈；

• 内置PPP心跳机制，防止被基站休眠；

• 应用层心跳机制，保持应用层稳定连接，适时检测连接状况；

• 串口数据探测，保证数据实时传输情况下，检测连接状况，保证设备在线；

• DTU 指令控制，通过指令查询，控制设备通信；

• 可升级固件程序；

• 嵌入式处理器，支持高速处理协议和大量数据；

• 稳定性：365×24小时不间断工作；

• 硬件恢复出厂设置。

• 供电：宽电压+7V-35V；

• 耗电：待机状态140～160mA；上网状态220～360mA；

• 工作温度：-40℃ ～ +85℃；

• 防护等级：IP53；

实现RS232/RS485串口到4G无线网络通信的双向转换，其功能如下：

• 把RS232/RS485串口接收到的数据转为4G无线网络发到控制端；

• 把4G无线网络接收到的控制端数据转为通过RS232/RS485串口发出。

硬件

• ARM-based 32-bit MCU；

• 80K数据缓存；

• 硬件看门狗；

• 两个RS232/RS485串口；

• 2路4~20mA模拟量输入；

• 温湿度一体传感器（可选）；

• GNSS定位功能（可选）。

串口信号

• RS232 DTE三线信号TxD, RxD, GND；

• 或者RS485信号Data+, Data-, GND；

• 所有信号提供15 KV ESD保护。

串口通讯参数

• 数据位：7,8；

• 校验位：奇,偶,无；

• 停止位：1,2；

• 波特率：300～230400。

软件系统

• 内置操作系统：μCos；

• 网络协议栈：TCP, UDP, IP, ICMP,DHCP,DNS 。

选型表：
