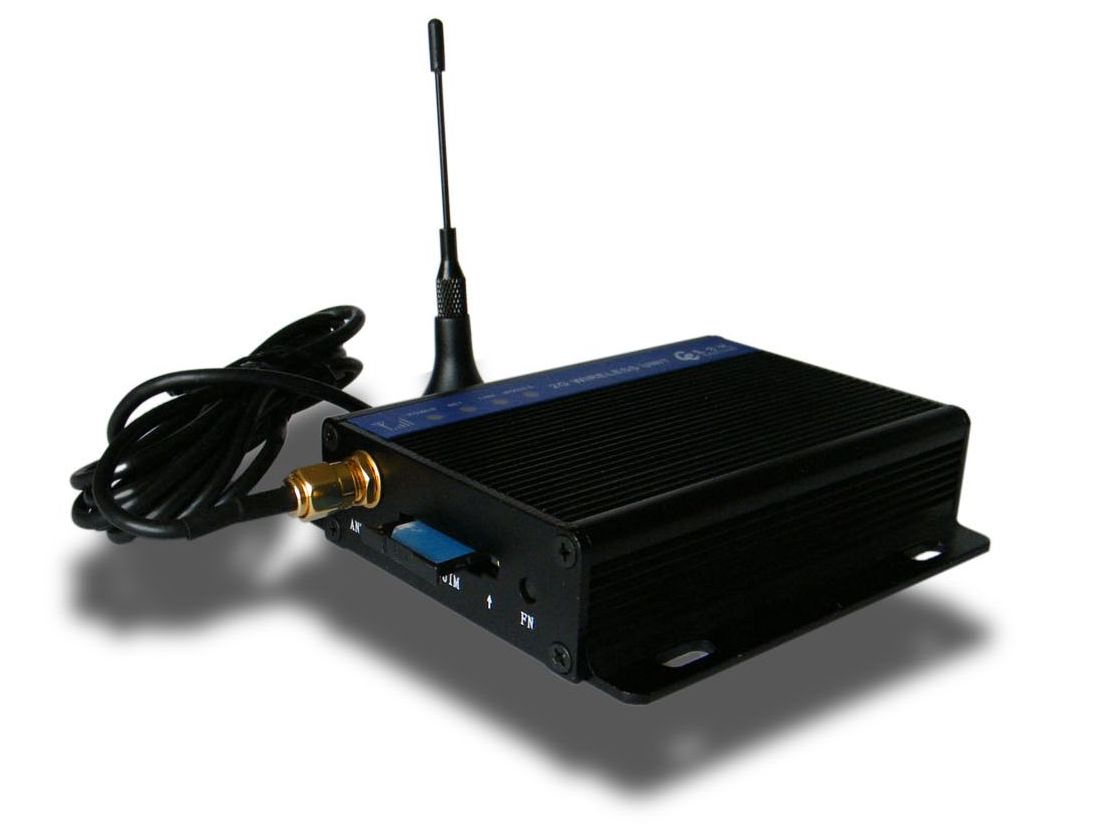

CDMA无线数传(EIC-CC16)
【简介】CDMA无线数传(CDMA DTU)是以CDMA网络为通信平台,提供标准的RS-232/485/TTL接口,按照工业标准设计,可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。

EIC-CC16 CDMA无线数传(DTU)是以CDMA网络为通信平台,提供标准的RS-232/485/TTL接口,按照工业标准设计,可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。可以让工业用的RS232/RS485串口设备的串口通信立即转换为CDMA无线网络通信的双向数据传输设备。CDMA无线数传(DTU)若采用透明传输的方式,用户不用知道复杂的CDMA通讯原理和TCP/UDP协议,不用更改程序即可实现原有串口设备的无线网络连接,节省您宝贵的时间和已有投资,可用于长距离通信或控制。广泛用于楼宇自动化控制、停车场设备、交通控制、LED屏幕控制、工厂、车间、矿井、银行、电气等遥控领域。能快速实现串口设备的遥控功能。

 (图)DTU远程监控系统

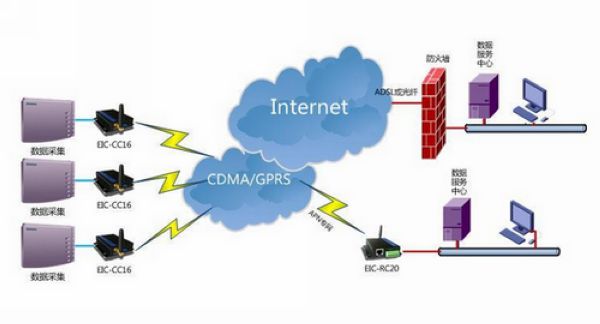

如图所示前端数据采集设备通过EIC-CC16 CDMA无线数传(DTU)将采集的数据连接到远端中心,相当于延长了串口的通信距离,从而实现串口设备之间的遥控。


  • 支持RS232三线标准或九线标准,串口速率高达230400bps;
  • 串口保护电路,保护设备内部电路;
  • 掉线自动重拨机制(自有的状态机算法);
  • 支持静态IP或域名方式连接远程主机;
  • 防雷保护设计;
  • 支持多中心端(≤4个中心),可做数据备份;
  • 多种工作模式选择(透明和非透明);
  • 设备实时在线;
  • 软硬件多重看门狗机制;
  • 内嵌完备的PPP,TCP/IP协议栈;
  • 协议扩展功能;
  • 内置PPP心跳机制,防止DTU被基站休眠;
  • 应用层心跳机制,保持应用层稳定连接,适时检测连接状况;
  • 可升级固件程序;
  • 嵌入式处理器,支持高速处理协议和大量数据;
  • 设备上电联网成功率高;
  • 设备断网后自动联网成功率高;
  • 在UDP传输模式下,较高发送频率(每5s发送一个256B数据包)的情况下,丢包率3%以下;
  • 外部供电频繁断电上电,联网成功率高,联网时间在40s~70s之内;
  • 语音数据切换功能(可选);
  • 支持本地数据激活(可选);
  • 供电:+5V~+18V ;
  • 耗电:待机状态230~330mA;上网状态450~460mA;传输状态460~470mA;
  • 工作温度:-40℃ ~ +85℃;
  • 防护等级:IP53;


实现RS232/RS485串口到CDMA无线网络通信的双向转换,其功能如下:

  • 把RS232/RS485串口接收到的数据转为CDMA无线网络发到控制端;
  • 把CDMA无线网络接收到的控制端数据转为通过RS232/RS485串口发出。

硬件

  • 主频120MHz的MCU;
  • 80K数据缓存;
  • 硬件看门狗;
  • RS232/RS485串口。

串口信号

  • RS232 DTE三线信号TxD, RxD, GND;
  • 或者RS232 DTE九线信号TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND;
  • 或者RS422信号TxD+, TxD-, RxD+, RxD-,GND;
  • 或者RS485信号Data+, Data-, GND;
  • 所有信号提供15 KV ESD保护。

串口通讯参数

  • 数据位:7,8;
  • 校验位:奇,偶,无;
  • 停止位:1,2;
  • 流控:RTS/CTS, 无流控;
  • 速率:50Kbps~460.8Kbps。

软件系统

  • 内置操作系统:μLinux;
  • 网络协议栈:TCP, UDP, IP, ICMP,DHCP,DNS。

功能
分类
功能名称 功能说明 备注
基本
参数

电压支持 5-18V DC输入

待机状态230~330mA;
上网状态450~460mA;
传输状态460~470mA

CDMA网络

CDMA网络支持CDMA2000 1X
支持频段:800 MHz

CDMA)理论带宽:153.6Kb/s;
实际带宽:70-80Kb/s
设备尺寸 94mm×85mm×22mm (不包括天线及安装件)
工作温度 -40℃~+85℃
相对湿度 95%(无凝结)
串口配置 通过外部串口可进行配置
复位功能 提供外部Reset接口复位
数据透明传输 将应用数据透明双向传输 可设置1-4个远程IP
长连接模式 可实时连接应用服务器
短连接模式 可根据配置激活策略实现短连接应用服务器模式 根据需求选择接口
多中心支持 可支持1-4个数据中心
串口通信速率 支持波特率:300-230400bps
RS232/485/422  支持RS232/RS485/RS422通信
软硬件看门狗功能 看门狗机制防止死机
语音功能  支持语音功能(可选)
网络
功能
PPP协议支持 点对点拨号协议
CHAP认证 支持此认证方式
PAP认证 支持此认证方式
TCP层心跳 在TCP层实现对应用服务器的连接侦测  完备的TCP保活机制
应用层心跳 通过应用层的心跳可实现对应用服务器的连接侦测
