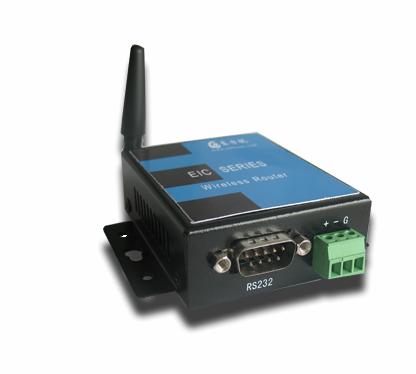

EIC-ZC10 ZIGBEE无线数传是一种高可靠的无线数传网络，类似于CDMA和GSM网络，类似于移动网络基站。通讯距离从标准的75米到几百米、几公里，并且支持无限扩展。ZIGBEE无线数传是一个将RS232/RS485串口设备的串口通信立即转换为ZigBee无线网络通信的双向转换传输设备。转换器采用透明传输或者非透明的方式，根据用户自己的需要进行选定。 ZIGBEE无线数传包括三种类型：协调器(Coordinator)、路由器(Router)、节点(End Device)，其中最常用的是协调器和路由器。在一个ZigBee应用网络中，需要一个协调器和多个路由器或者节点组成，如下图所示。这个网络是一个典型的Mesh网络。

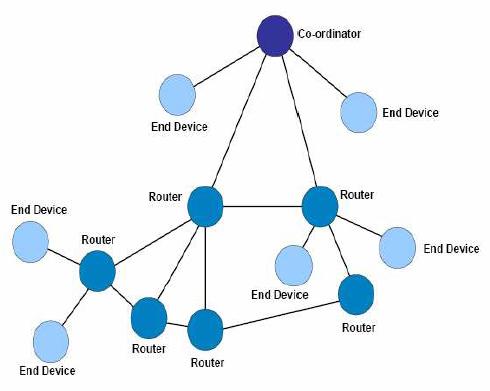

         （图） ZIGBEE组网图

 在这个网络中，每一个数据采集点，都可以与协调器随时通信。协调器可以将这些采集到的数据汇总到计算机中，进行分析。此外，协调器也可以随时向某个采集点发送指令或者交互数据。ZigBee无线数传广泛应用于数据采集系统，这些系统一般都需要健壮的、安全的、低功耗无线网络应用，这些要求ZigBee可以很好地满足用户的需求。常用的领域有：无线传感器网络，小范围无线采集、路灯控制、家庭和商业建筑自动化、玩具和游戏外围设备、家庭网络、工业系统、遥感勘测(如自动抄表)等领域。



• 低功耗；
• 低数据量；
• 低成本；
• 使用免费频段2.4G；
• 高抗干扰性；
• 高保密性；
• 自动动态组网；
• RS232串口速率300~230400 bps；
• 支持RS232三线标准或五线标准；
• 内置ZigBee协议栈，支持ZigBee网络协议；
• 数据设备实时在线；
• 断网自动重新发现功能；
• 设备之间透明传输或非通明传输可选；
• 自定义设备地址和端口号；
• 供电：+5～+12V，可根据客户需要定制宽电压输入；
• 耗电：约200mW；
• 工作温度：-40℃ ～ +85℃；
• 防护等级：IP33；

• 建立ZigBee无线网络系统，实现RS232/RS485串口到ZigBee无线网络通信的双向转换，自动组网成为一个Mesh网络，实现规模数量的数据采集系统。

硬件

• 主频16MHz的32Bit RISC CPU ；
• 96K内存 ；
• 硬件看门狗 ；
• RS232/RS485串口 。

串口信号

• RS232 DTE三线信号TxD, RxD, GND；
• 或者RS232 DTE五线信号TxD, RxD, RTS, CTS, GND ；
• 或者RS485信号Data+, Data-, GND。

串口通讯参数

• 数据位：5,6,7,8；
• 校验位：奇,偶,无；
• 停止位：1,2；
• 流控：RTS/CTS, 无流控；
• 速率：50bps ~ 460.8Kbps。

软件系统

• 内置操作系统；
• 协议栈：802.15.4,ZigBee等无线协议栈。
