串口服务器
【简介】串口设备联网服务器EIC-NC20-是RS232串口到以太网TCP/IP、UDP协议的双向转换传输设备,变传统的串口通讯为网络通讯,实现串口设备的快速联网。

EIC-NC20串口联网服务器是RS232串口到以太网TCP/IP、UDP协议的双向转换传输设备,变传统的串口通讯为网络通讯,实现串口设备的快速联网。转换器采用透明传输的方式,用户不用知道TCP/IP、UDP协议,不用更改程序即可实现原有串口设备之间的网络连接。

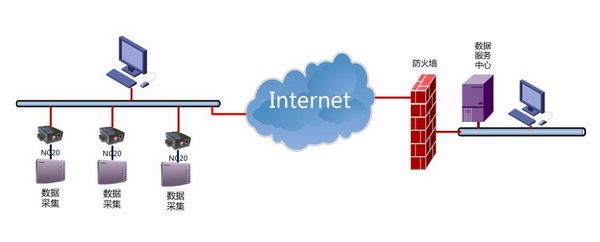

                            (图)EIC-NC20将串口设备联网进行数据传输

如图所示前端数据采集设备通过EIC-NC20 串口联网服务器将采集的数据连接到远端中心,相当于串口设备作网口设备传输数据,从而实现串口设备联网通讯。

  • 解决计算机串口不足,代替多用户卡;
  • 代替为了长距离通信的MODEM、RS485;
  • 解决了串口通信距离短的问题;
  • 低端串口设备快速联网的解决方案;
  • 支持UDP/TCP网络协议;
  • 10Base-T以太网;
  • RS232串口速率高达460800 bps;
  • 串口三线/九线标准;
  • 变底层的串口协议为广泛使用的TCP/IP、UDP协议;
  • 工业级别的设计;
  • 通过超级终端类似于AT指令方式或设置程序灵活设置通信参数;
  • 设备之间透明传输/非通明传输;
  • 价格低廉;
  • 工作温度:-40℃ ~ +85℃;
  • 防护等级:IP33;

实现RS232/RS485串口到以太网TCP/IP、UDP协议的双向转换,其功能如下:

  • 把RS232/RS485串口接收到的数据转为通过以太网TCP/IP或UDP协议发出去;
  • 把从以太网接收到的数据转为通过RS232/RS485串口发出。

硬件

  • 16位120MHz的MCU;
  • 50K数据缓存;
  • 看门狗时钟;
  • RS232/RS485串口;
  • 10M Ethernet。

串口信号

  • RS232 DTE三线信号TxD, RxD, GND;
  • 或者RS232 DTE九线信号TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND;
  • 或者RS422信号TxD+, TxD-, RxD+, RxD-,GND;
  • 或者RS485信号Data+, Data-, GND;
  • 所有信号提供15 KV ESD保护。

串口策略

  • 策略1:缓存超时 + 数据缓存超长;
  • 策略2:SLIP封装串口数据包;
  • 此外还可以定制策略。

串口通讯参数

  • 数据位:7,8;
  • 校验位:奇,偶,无;
  • 停止位:1,2;
  • 流控:RTS/CTS, 无流控;
  • 速率:50Kbps~460.8Kbps。

LAN

  • Ethernet 10 Mbps ;
  • 内建2000V电磁隔离保护。

软件系统

  • 内置操作系统:μLinux;
  • 网络协议栈:TCP, UDP, IP, ICMP,DHCP,DNS。

功能
分类
功能名称 功能说明 备注
基本
参数
电压 5V (标准5V,宽电压可选)

200mW

设备尺寸 94mm×64mm×26mm (不包括安装件)
工作温度 -40℃~+85℃
相对湿度 95%(无凝结)
串口配置 通过外部串口可进行配置
复位功能 提供拨码开关恢复配置
数据透明传输 将应用数据透明双向传输
长连接模式 可实时连接应用服务器
短连接模式 可根据配置激活策略实现短连接应用服务器模式 根据需求选择接口
Ethernet RJ45网口 10M 交叉RJ45网线
串口通信速率 支持波特率:300-230400bps
RS232/485/422  支持RS232/RS485/RS422通信
软硬件看门狗功能 看门狗机制防止死机

TCP层心跳 在TCP层实现对应用服务器的连接侦测  完备的TCP保活机制
应用层心跳 通过应用层的心跳可实现对应用服务器的连接侦测
