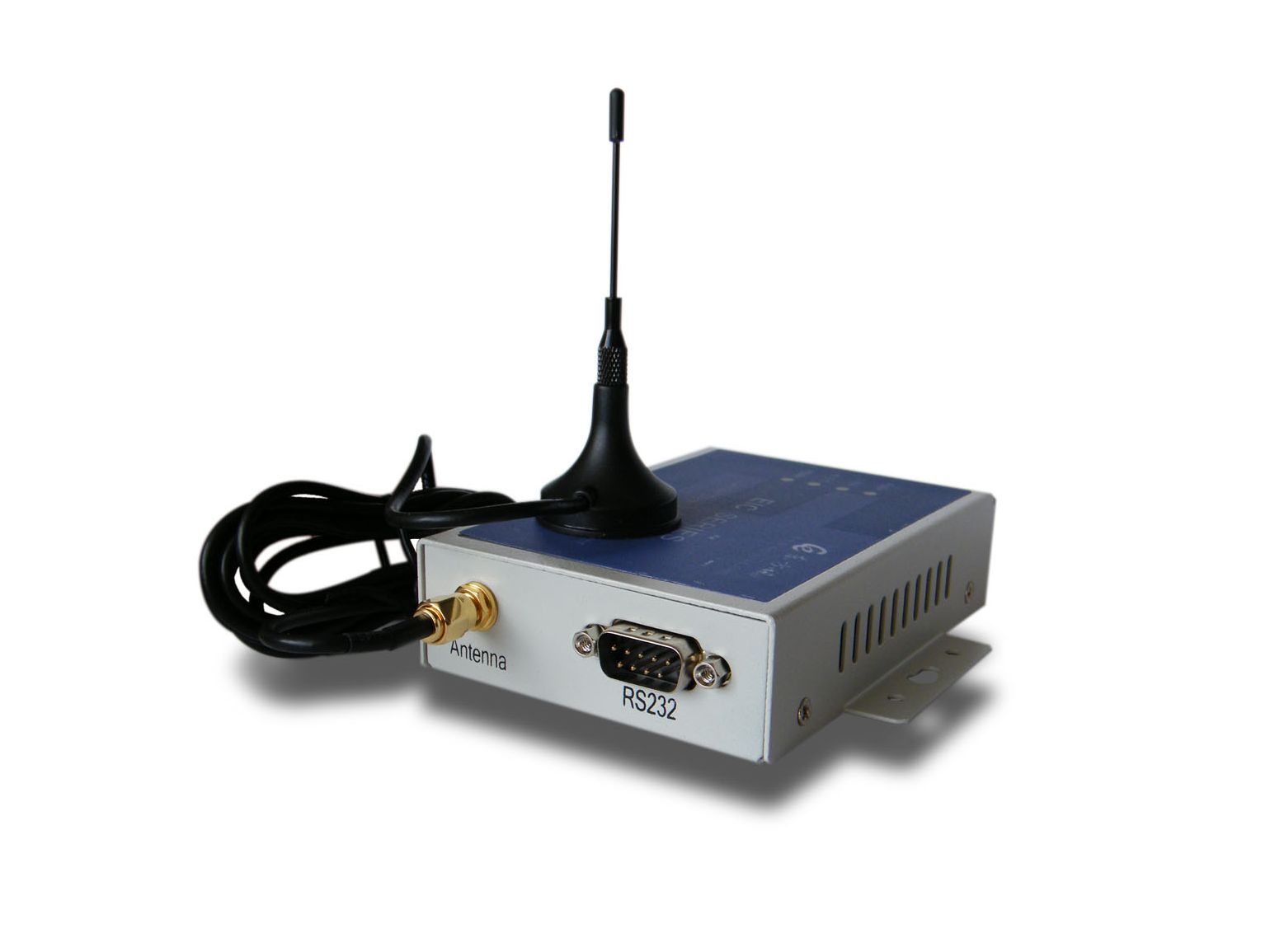

串口短信数传
【简介】串口设备短信数传 EIC-CS12 是一个可用于工业上RS232/485/422 串口设备的串口通信立即 转换为短信通信的服务器,快速实现通信数据量小的串口设备的遥控功能。

串口设备短信数传EIC-CS12是一个可用于工业上RS232/485/422串口设备的串口通信立即转换为短信通信的服务器,快速实现通信数据量小的串口设备的遥控功能。用于长距离、数据量小的通信或控制。EIC-CS12依赖GSM网络来收发短信息。 可用于楼宇自动化控制、停车场设备、交通控制、LED屏幕控制、工厂、车间、矿井、银行、电气的遥控领域。
在两台串口设备之间成对使用EIC-CS12的透明传输模式,相当于延长了串口的通信距离,从而实现串口设备之间的遥控。


  • G无线,非实时,远程,小数据量通信;
  • 一个RS232串口;内置GSM模块;
  • 5V直流电源供电;
  • 串口速率可达230400 bps;
  • SMS数据通信;
  • 支持参数设置、设备透明传输等模式;
  • 通过超级终端类似于AT指令方式或设置程序灵活设置通信参数;
  • 控制端不需要多用户卡、Modem之类的设备,只要控制端有可以发短消息的设备即可;
  • 解决了串口通信距离短的问题;
  • 是低端串口设备遥控的解决方案;
  • 设备之间透明传输或非透明传输;
  • 价格低廉;
  • 供电:+5V,可根据情况定制宽电压;
  • 耗电:待机状态140~160mA;上网状态220~260mA;传输状态260~280mA;
  • 工作温度:-40℃ ~ +85℃;
  • 防护等级:IP53;

实现RS232/RS485串口到短信通信的双向转换,其功能如下:

  • 把RS232/RS485串口接收到的数据转为短信发到控制端 ;
  • 把短信数据转为通过RS232/RS485串口发出 。



硬件

  • 主频120MHz的MCU ;
  • 80K数据缓存 ;
  • 硬件看门狗 ;
  • RS232/RS485串口 。

串口信号

  • RS232 DTE三线信号TxD, RxD, GND;
  • 或者RS232 DTE九线信号TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND;
  • 或者RS422信号TxD+, TxD-, RxD+, RxD-,GND;
  • 或者RS485信号Data+, Data-, GND;
  • 所有信号提供15 KV ESD保护 。

 串口通讯参数

  • 数据位:7,8 ;
  • 校验位:奇,偶,无 ;
  • 停止位:1,2 ;
  • 流控:RTS/CTS, 无流控 ;
  • 速率:50Kbps ~ 460.8Kbps 。

软件系统

  • 内置操作系统:μLinux ;
  • 网络协议栈:TCP, UDP, IP, ICMP,DHCP,DNS 。


  • 接口:RS232/RS485串口、GSM天线接口 ;
  • 电源:DC 5V
  • 尺寸:113mm×68mm×25mm
