东方讯科技 >> 产品中心 >> GPRS无线系列 >> GPRS无线路由器(EIC-RG20)

GPRS无线路由器(EIC-RG20)
【简介】EIC-RG20 GPRS路由是一个可以让RJ45接口设备通信转换为GPRS无线网络通信的双向转换传输设备。

EIC-RG20 GPRS无线路由器是一个可以让RJ45接口设备通信转换为GPRS无线网络通信的双向转换传输设备。用户不用知道复杂的GPRS通讯原理和TCP/UDP协议,不用更改程序即可实现原有网口设备的无线网络连接,节省您宝贵的时间和已有投资,可用于长距离通信或控制。广泛用于楼宇自动化控制、视频监控、停车场设备、交通控制、LED屏幕控制、工厂、车间、矿井、银行、电气等遥控领域。能快速实现网口设备的遥控功能。

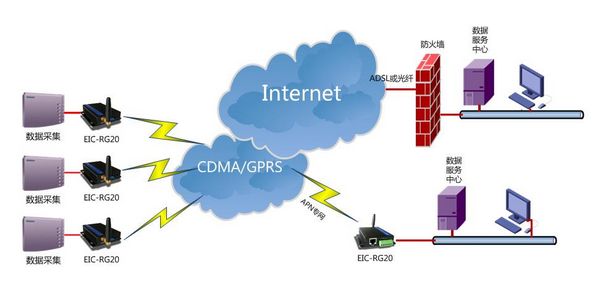

                                                                                                  (图) 路由远程监控系统

如图所示前端数据采集设备通过EIC-RG20 GPRS无线路由器将采集的数据连接到远端中心,相当于延长了网线的通信距离,从而实现远程对网络设备的遥控。


  • EIC-RG20 GPRS无线路由器依赖GPRS网络通信;
  • NAT 功能和静态路由可选;
  • 连接多台电脑和其他终端设备共享上网收发数据;
  • 现有的网络软件都可以使用。如:FTP软件(用来传输图像文件)可以直接使用。这样就可以使用成熟的网络软件,而不必投资花工夫自己来设计类似的软件;
  • 高级编程控制功能,电脑或其他网络终端可以控制该设备打开数据连接来传输数据,数据传输完成关闭数据连接。此项功能可以用来省电和减少数据流量;
  • DMZ主机、端口映射等功能;
  • 掉线后自动重新拨号功能;
  • 内置硬件看门狗,不死机;
  • 内置GPRS模块;
  • 一个RJ45 10M以太网口;
  • Web网页配置参数;
  • 供电:+5V ~18V;
  • 耗电:待机状态140~160mA;上网状态220~260mA;传输状态260~280mA;
  • 工作温度:-40℃ ~ +85℃;
  • 防护等级:IP53;

实现RJ45网口到GPRS无线网络通信的双向转换,其功能如下:

  • 把RJ45网口接收到的数据转为GPRS无线网络发到控制端;
  • 把GPRS无线网络接收到的控制端数据转为通过RJ45网口发。

硬件

  • 主频120MHz的MCU ;
  • 80K数据缓存 ;
  • 硬件看门狗 ;
  • 10M Ethernet。

LAN

  • Ethernet 10 Mbps ;
  • 内建2000V电磁隔离保护。

软件系统

  • 内置操作系统:μLinux;
  • 网络协议栈:TCP, UDP, IP, ICMP,DHCP,DNS。

功能
分类
功能名称 功能说明 备注
基本
参数
电压 5-18V DC输入

待机状态140~160mA;
上网状态220~260mA;
传输状态260~280mA。

GPRS网络

GPRS网络支持GPRS Class 2~10
编码方案:CS1 ~ CS4
支持频段:850 MHz, 900 MHz
         1800 MHz, 1900 MHz

(GPRS)理论带宽: 120.2Kb/s;
实际带宽:10-20Kb/s
(EDGE)理论带宽:256.6Kb/s;
实际带宽:15~30Kb/s
设备尺寸 94mm×85mm×22mm (不包括天线及安装件)
工作温度 -40℃~+85℃
相对湿度 95%(无凝结)
WEB页面配置通过IP地址: 192.168.1.254进行配置
复位功能 提供外部Reset接口复位


软硬件看门狗功能 看门狗机制防止路由器死机
无线DDN支持 基于中国移动的无线DDN业务
语音功能 支持语音功能(可选)
网络
功能
PPP协议支持 点对点拨号协议
CHAP认证 支持此认证方式
PAP认证 支持此认证方式
TCP层心跳 在TCP层实现对应用服务器的连接侦测  完备的TCP保活机制
应用层心跳 通过应用层的心跳可实现对应用服务器的连接侦测
